Systémová zárubňa pre celosklenené konštrukci

Vlastnosti systému:

GSF50 vysoká kvalita hliníkovej zárubne pre celosklenené dvere.
Zasklenie: ESG 8mm (Krídlo) a 10/12mm (fixná stena).
Montáž v presklenej ako aj murovanej konštrukcii.
Symetrická konštrukcia – DIN L a DIN R



Prevedenie:

• EV1
• imitácia nereze (NE)
• vo farbe RAL na dopyt




Technické parametre
Dĺžka profilov v zostave	6000 mm
Max. Šírka krídla	do 1000 mm
Max. Váha krídla	do 50 kg
Hrúbka skla	ESG 8 mm



Charakteristika:

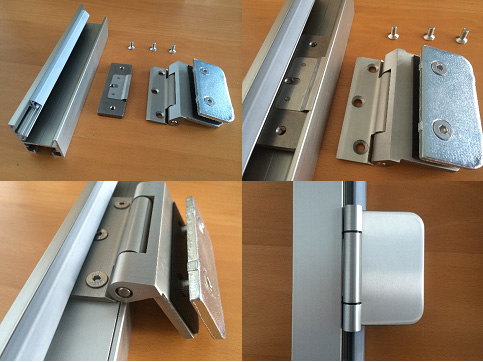

Zostava obsahuje štandardný komplet z profilov dĺžky 6,0m. Komplet sa skladá z tesnenia, vnútorného krycieho profilu, rohovníkov, montážnych skrutiek, montážne podložky pod závesy a protiplech zámku typu Studio. Systém je koncipovaný tak, aby montáž závesov a protiplechu zámku nevyžadoval frézovanie.

Vlastnosti systému:

GSW50 vysoká kvalita hliníkového upevňovacieho „U“ profilu pre celosklenené steny.
Zasklenie: ESG 8mm (Krídlo) a 10/12mm (fixná stena).
Krycie profily v hliníku ako aj nerez.
Rovnaké pohľadové prevedenie ako systémová zárubňa.

Prevedenie:

• EV1
• nerezová oceľ V2A

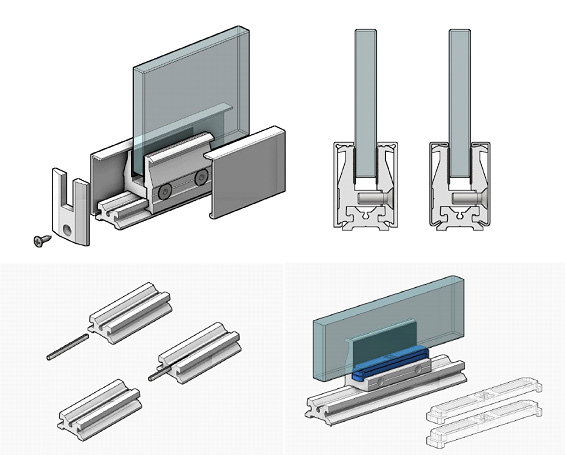

	GSW 50, Svorný profil, kompletzostava: základový profil  + svorné dosky + obojstranné krytky
	GSW 110, Svorný profil, kompletzostava: základový profil  + svorné dosky + obojstranné krytky
	GSF 50 Zárubňový komplet, zostava: 6m profil + tesnenie + sada podložiek k závesu, protiplech, spojky
	Profil základový 50  [m]
	Profil montážny 110  [m]
	Profil základový 110 [m]
	Svorná doska ks10mm alebo 12mm
	Profil krycí 50
	Profil krycí 110
	Koncová krytka 50
	Koncová krytka 110
	Spoj základového profilu
	Profil zárubňa
	Krycí stredový profil zárubne
	Tesnenie
	Spojovací rohovnik
	Montážna podložka k závesu
	Protiplech
	Záves
	Klučka typ C
	Klučka okrúhla
	Klučka typ L
